Description
GCS系列低压抽出式开关柜专为额定电压范围为380V至660V的交流50/60Hz低压配电系统而设计。它作为配电、转换和控制的核心设备，广泛应用于配电和电机控制场景。

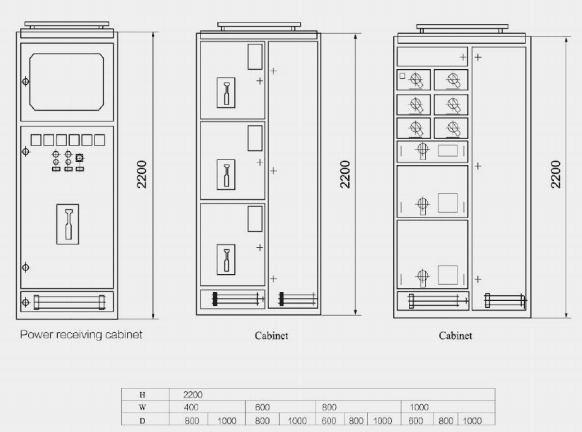

主要结构特征
- 主柜体框架采用型钢制成，两侧均设有标准的 20mm 模数安装孔，可实现高度灵活的内部组装，以适应各种功能单元。
- 采用抽出式功能单元设计，相同规格的单元可以完全互换，方便现场维护和更换，大大缩短运行期间的停电时间。
- 内部被分隔成独立的隔间，包括母线室、功能单元室和电缆室，从而提高了运行安全性和故障隔离性能。
技术规格
参数类别 规格 额定工作电压 交流电 380/400/660伏 辅助电路的额定电压 交流电 220/380/400V；直流电 110/220V 额定频率 50/60赫兹 额定绝缘电压 660伏/1000伏 水平母线的额定电流 ≤4000A 垂直母线额定电流（MCC） 1000A 母线短时耐受电流（0.1秒） 50kA / 80kA 母线的峰值耐受电流 105千安/176千安 工频耐压（1分钟） 主电路：2500V；辅助电路：1760V 布线系统 三相四线制系统，三相五线制系统 外壳防护等级 IP30、IP40 运行环境
仅限室内安装。正常运行条件：海拔≤2000米，环境温度-5℃至+40℃，无剧烈振动，周围空气中无强腐蚀性、易燃或易爆气体。应用场景
适用于发电厂、工矿企业、高层建筑等设施的低压配电系统。
